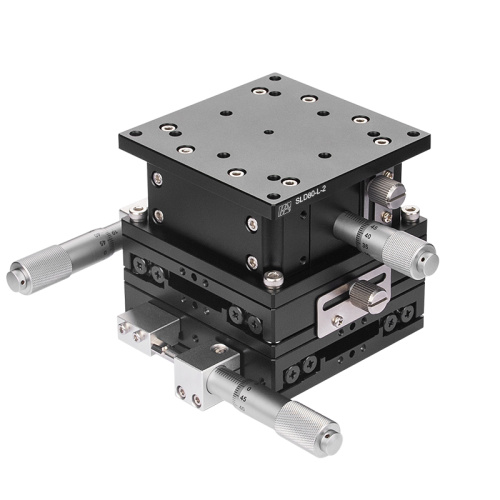

Una platina de desplazamiento manual es un dispositivo de posicionamiento de precisión que se utiliza para mover objetos de forma controlada a lo largo de uno o más ejes (X, Y o Z). Etapas manuales del eje XYZ En la operación de ensamblaje de componentes ópticos pequeños, la platina de elevación manual del eje XYZ es indispensable. Usar una platina de desplazamiento manual de forma segura y precisa no es complicado, pero pequeños errores pueden arruinar la precisión o dañar la platina. Estas son las precauciones clave a seguir en el uso real
1. Evite la sobrecarga
Manténgase siempre dentro de la capacidad de carga nominal
El exceso de peso puede:
Rodamientos dañados
Causa deformación, pérdida de precisión.
Para las etapas verticales (eje Z), la sobrecarga también puede provocar un deslizamiento repentino.
2. No apriete demasiado ni fuerce el movimiento
Los cabezales micrométricos son componentes de precisión, no herramientas de fuerza.
Forzar la perilla puede:
hilos de tira
Doblar tornillos de avance
Si el movimiento se siente atascado, verifique la alineación o los desechos en lugar de forzarlo.
3. Manténgalo limpio (esencial para la precisión)
El polvo, las virutas de metal o la contaminación por aceite:
aumentar la fricción
Reducir la precisión de posicionamiento
Usar:
Toallitas para sala blanca o aire comprimido.
Cubiertas protectoras si se utilizan en entornos de mecanizado
4. Lubricación adecuada
Utilice únicamente el lubricante recomendado
La lubricación excesiva atrae el polvo y empeora el rendimiento.
Falta de lubricación, desgaste y movimientos bruscos
5. Evite exceder el rango de viaje
Cada etapa tiene una carrera limitada (p. ej., 13 mm, 25 mm)
Forzar más allá de los límites puede:
Daño en topes internos
Desalinear los rieles de guía
6. Asegúrese de que el montaje sea adecuado
Montar sobre una superficie plana y estable
Causas de montaje desigual:
Inclinación
Movimiento vinculante o desigual
Apriete los tornillos de manera uniforme: evite la distorsión
7. Prevenir problemas de reacción
Acércate siempre a la posición final desde la misma dirección.
Esto minimiza el error de posicionamiento causado por el juego en el mecanismo del tornillo.
8. Entorno de control
Evitar:
Alta humedad, corrosión
Grandes cambios de temperatura, errores de expansión térmica.
Para trabajos de alta precisión, mantenga un entorno de laboratorio estable
9. Maneje con cuidado
Evite caídas o impactos.
Incluso los pequeños shocks pueden:
Cojinetes desalineados
Afecta la precisión a nivel de micras
10. Inspección periódica
Verifique periódicamente si hay:
Tornillos flojos
Desgaste en la cabeza del micrómetro
Suavidad de movimiento
Reemplace las piezas desgastadas temprano para mantener la precisión
